8 Data Structures That Power Your Databases

1-Intro

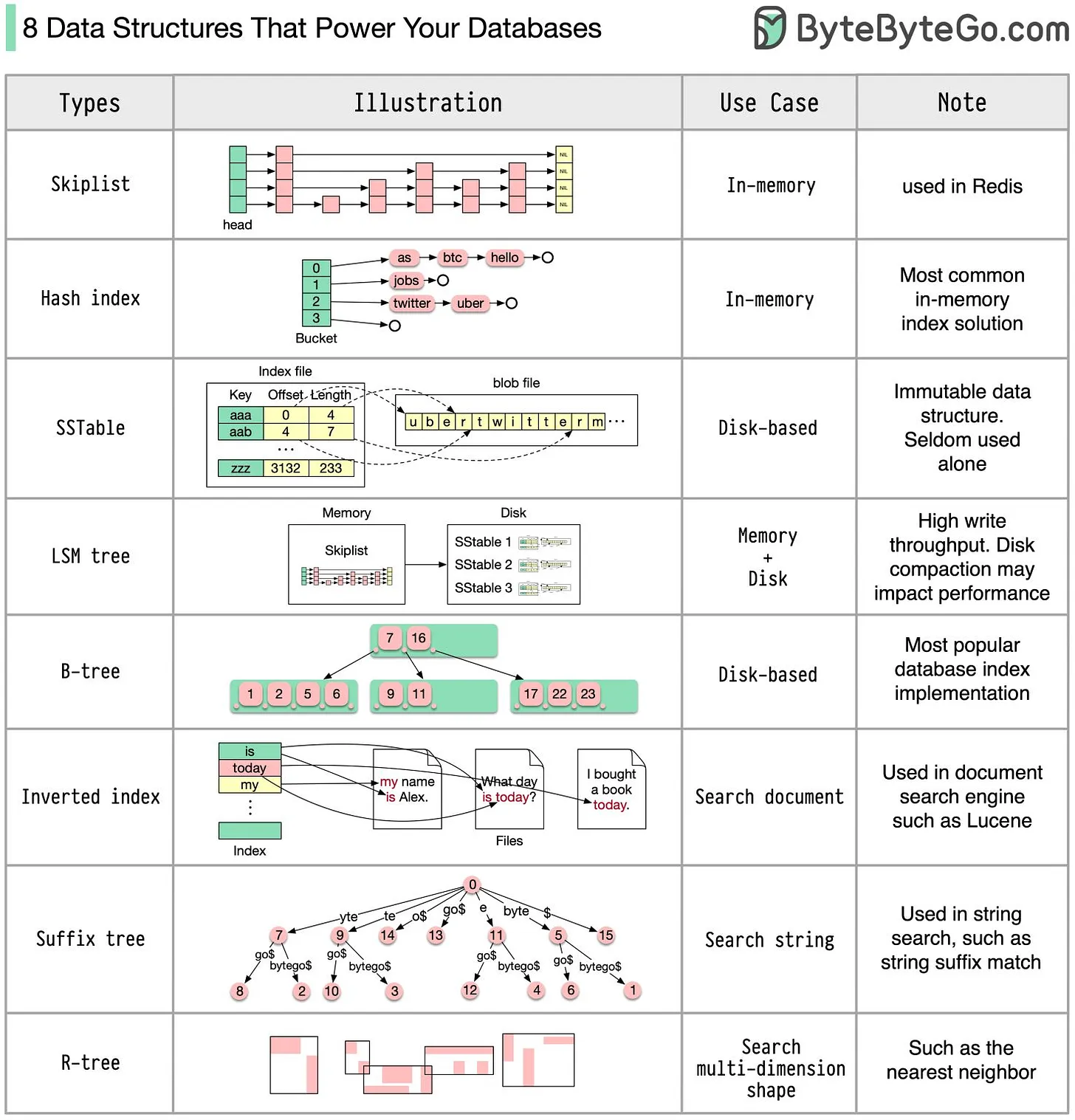

来自 Bytebytes Go 的一个总结

大多数的 Database 中都用到了这些数据结构，优化版本.

• SkipList : Redis 里面的 SortedSet 实现 ;
• Hash Index: 字典
• SSTable : Immutable-OnDisk Map Implementation , 有序
• LSM Tree: SkipList + SSTable , 不可变数据的顺序 IO, 写入吞吐量非常高. 其中 SkipList 用于实现 MemTable, 用于可变的数据实现.
  • RocksDB
  • LevelDb
  • HBase , Cassandra
• B-tree : Disk-Based Solution. Mysql 的 B+ Tree 索引, MongoDb 的 B Tree 索引 都是其中的 佼佼者, 而且不仅仅是 磁盘，好像 etcd 同时使用了一个开源的 B+ tree 树磁盘存储 和 Google 的内存 B+ Tree 树 ;
  • boltdb
  • google-btree
• Inverted Index: Lucene 的倒排索引
• Suffix Tree: 后缀树. String Pattern Search
• R-Tree : 多维度搜索，例如 Nearest neighbor

2-LCM In practise

Lcm 在当前实在是太流行了，所以我们重点描述一下

这里只是一个快速的 理解，真正的实现都复杂无比

LSM 伪代码实现

class LSMTree:
    def __init__(self):
        # MemTable在内存中，通常使用SkipList实现
        self.memtable = SkipList()
        # SSTables在磁盘上，层次化存放
        self.sstables = []

    def write(self, key, value):
        # 处理写操作，先写入内存中的MemTable
        self.memtable.insert(key, value)

        # 当MemTable达到一定大小时，将其清空，并将数据写入磁盘形成新的SSTable
        if self.memtable.is_full():
            self.flush()

    def flush(self):
        # 将memtable的内容转换为SSTable并写入磁盘
        sstable = self.memtable.convert_to_sstable()
        self.sstables.append(sstable)
        self.memtable.clear()

    def read(self, key):
        # 处理读操作，先从内存中的MemTable开始搜索
        value = self.memtable.search(key)
        if value is not None:
            return value

        # 如果在MemTable中未找到，则在SSTables中查找
        for sstable in reversed(self.sstables):
            value = sstable.search(key)
            if value is not None:
                return value
        return None


• 一个 SkipList + 一系列的 SSTables 的 伪代码实现. 实现了基本的 write 和 read

• 可以自己写一个 LCM, 不算太复杂， 这里有一个 Java 的版本, https://github.com/tomfran/LSM-Tree#possible-improvement

有些数据库还会混合使用，例如 Kudu, 属于变种的 LSM

Kudu 主要使用 LSM Tree 来优化写入性能，但是 所有的 LSM Tree 在处理随机读取性能的时候 都会有一些问题， 也导致了 LSM Tree 引发的三种 Compaction 问题和不同的策略， 三种问题 分为是 读扩散，写扩散和空间扩散.

• Kudu 会把数据写入到 位于内存的 RowSet 也就是 LSM 中的 MemTable , 然后分批按照 SSTable 的结构落盘, 转化为不可变的 DiskRowSet
• Kudu 本身是面向行的数据存储， 多个行组成一个类似. Tablet 的单元, 对每个 Tablet 的单元都会维护一个 meta-data, 其中包含了 rowKey 的范围和存储的数据文件, 并使用 B+ Tree 来索引, 用于在查询的时候快速定位
• 更新和删除数据: Kudu 使用 DeltaFile 来存储更新或者删除的操作， 每个 DiskRowSet 有关联的 DeltaFile, 然后在读取的会合并这个 DeltaFile 的结果
• DeltaFile 的概念比较独特，不属于传统的 LSM, DeltaFile 会和 他们对应的 DiskRowSet 对应
• 同样的 DeltaFiles 和 DiskRowSet 也会 有 compaction . 正常的策略还是基于 Size 来的，如果 DeltaFiles 的数量大小超过一定 阈值就会触发 Compaction , 基于 Sized-Base Merged 策略的数据库很多, 例如 Es 就仅仅支持这个， 一般读写性能都不错，但是可能会面临比较大的 空间扩散问题 ;

具体可以参考 Kudu-doc

我们使用 ScyllaDb 来说明 LCM Compaction Strategy 的问题

三个问题:

• Read Amplification: 一份数据会在多个 SSTables 中存在，读取的时候需要 Merge，有 BloomFilter 加速 , 我们简称为 RA , 读扩散
• Write Amplification: 一次写入要修改多次, 例如 Leveled 策略, 简称为 WA, 写扩散
• Space Or Size Amplification: 一份数据在多个 SSTables, 比如 8倍存储空间，我们称为 存储扩散 , 简称为 SA

具体可以参考 RocksDB-Compaction

在取舍之后 有如下的方式来:

• STCS : Size-Based 策略，大多数的默认策略，例如 Es ;
• LCS : Small-Fixed-Size , 适合写少，读多，核心解决了 SA 问题 ;
• ICS : Incremental 策略，集合了上面2种策略的优点，是 ScyllaDB Enterprise 的功能，适合大多数场景 ;
• TWCS : Time-Window 时间窗口策略 ;

STCS

• 基于 sized 是会按照大小分为几个档, 比如说 bucket_low 和 bucket_high, 相同区间内的属于一个档位 ;
• 如果某个档位的 的 SSTable 数目 > min_thresold 的时候， 会触发合并

我们来判断三个扩散问题. 假设， 我们有 N 个 SSTables .

写扩散: 我们会定时合并，所以大概是个 O(LogN) 级别的扩散 .

读扩散: 这个就要分析业务场景了. 我们是针对一个 Parition 不断的 Update 还是说我们虽然是 写比较多，但是都是写不会集中在某个 Partition, 其中比较恐怖:

对某一个 Parition 而言，有2种可能，在一个 Tier 的多个 SSTable . 还有可能就是在多个 Tier的多个 SSTable .

• 如果是一个 Tier, 这个时候 BloomFilter 算法很有用
• 多个的话, BloomFilter 也拯救不了

空间扩散: 这个是最严重的问题. Merge 是需要额外的存储的，最大的时候，可能是原本数据量的 8倍 16倍这种

LTCS

为了解决上面的问题，针对读多写少的场景 做的优化，增加写扩散.

先分层，每一层的最小单位都是. 一样的 , 160MB 的 SSTable . 只是每一层的 SSTable 个数不同, 第一层10个，第二层100个. 每一层都是按 Key 分的，他们之间的 Key 区间互不相同

第0层比较特殊，是属于创建的区域. 当他有一定4个时候，就会触发分裂. 这里的数据会全部的写入到一层. 大致的流程如下:

1. 并发的读 Level0 和 Level1 的所有 SSTables ;
2. 通过 Merge 生成新的 Level1 的 SSTables ;
3. 这次 Merge 生成的不是一个超大的 SSTable, 而是大小固定的 160MB, 而且按照 Key 分割的
4. 如果 Level1 的超过了 10个，就触发二次 Merge, 从 Level1 到 Level2 .

二次 Merge的流程，类似:

1. 首选选1个我们在 Level1 的目标 SSTable ;
2. 他一定有一个 KeyRange ,这个这个去找 Level2 中的 Target ;
3. 和 Level2 中大约 12 进行 Merge , 和上面一样的，保证 大小 160MB ;
4. 超过 100个，触发 3次 Merge ;

下图来自于 ScyllaDB .

工业上，使用 LTCS 的话一般都会选 则 STCS 作为备选

因为 LTCS 会无法 实现 数据的快速写入, 由于多次 Merge 的存在增加了 写入的成本.

这个时候就会导致 Level0 这特殊的一层积累了大量的 SSTables , 而这会导致 读的速度也会很慢.

所以可以考虑配置一个阈值，用来控制 Level0 的最大数目，在大概 32个左右的时候可以把策略自动降级为 STCS

ICS 是对 STCS 的优化

• STCS 的问题是 因为 SSTables 在合并完成之前不能被完全删除, 这也是 STCS 的最大问题 Space 扩散 ;
• ICS 则是集合了 LCS 的优点来优化这个解，会把每个大的 SSTable 切分为一系列有序的，固定大小的 小的 SSTable .

具体的 Steps 可以参考 ICS-Enterprise , 是一个收费功能.

TWCS : 本质上是 每个时间窗口中使用 STCS

这个是 ScyllaDB 对时序数据库的支持.

时序数据库有一些特征.

• 例如是 不可变数据
• 时间上 基本有序，往往会在写入最新的分区
• 有的时序库还需要一个 TTL, 这意味着在 Compaction 的时候可以直接 Delete

我们用一个实际的例子，来观察 TWCS 的特征

CREATE TABLE twcs.twcs (
    id int,
    value int,
    text_value text,
    PRIMARY KEY (id, value)
) WITH CLUSTERING ORDER BY (value ASC)
    AND bloom_filter_fp_chance = 0.01
    AND caching = '{"keys":"ALL", "rows_per_partition":"NONE"}'
    AND comment = ''
    AND gc_grace_seconds = 60
    AND default_time_to_live = 600
    AND compaction = {'compaction_window_size': '1',
    				  'compaction_window_unit': 'MINUTES',
    				  'class': 'org.apache.cassandra.db.compaction.TimeWindowCompactionStrategy'}

• 我们定义了时间窗口是 1 分钟, 最多保留10个窗口

Ven  8 jul 2016 07:47:17 CEST
-rw-r--r--  1 adejanovski  staff  20567  8 jul 07:47 twcs-twcs-ka-1453-Data.db
=============
Ven  8 jul 2016 07:47:22 CEST
-rw-r--r--  1 adejanovski  staff  20567  8 jul 07:47 twcs-twcs-ka-1453-Data.db
-rw-r--r--  1 adejanovski  staff  21040  8 jul 07:47 twcs-twcs-ka-1454-Data.db
=============
Ven  8 jul 2016 07:47:27 CEST
-rw-r--r--  1 adejanovski  staff  20567  8 jul 07:47 twcs-twcs-ka-1453-Data.db
-rw-r--r--  1 adejanovski  staff  21040  8 jul 07:47 twcs-twcs-ka-1454-Data.db
=============
Ven  8 jul 2016 07:47:32 CEST
-rw-r--r--  1 adejanovski  staff  20567  8 jul 07:47 twcs-twcs-ka-1453-Data.db
-rw-r--r--  1 adejanovski  staff  21040  8 jul 07:47 twcs-twcs-ka-1454-Data.db
-rw-r--r--  1 adejanovski  staff  20856  8 jul 07:47 twcs-twcs-ka-1455-Data.db
=============
Ven  8 jul 2016 07:47:37 CEST
-rw-r--r--  1 adejanovski  staff  20567  8 jul 07:47 twcs-twcs-ka-1453-Data.db
-rw-r--r--  1 adejanovski  staff  21040  8 jul 07:47 twcs-twcs-ka-1454-Data.db
-rw-r--r--  1 adejanovski  staff  20856  8 jul 07:47 twcs-twcs-ka-1455-Data.db
-rw-r--r--  1 adejanovski  staff  20921  8 jul 07:47 twcs-twcs-ka-1456-Data.db

• 我们每隔一段时间打印一下，发现在 第一个窗口 47min SSTables 在不断的增加, 直到4个, 刚好 SCTS 默认就是4个触发. Merge, 然后真的 触发了 Merge

Ven  8 jul 2016 07:47:37 CEST
-rw-r--r--  1 adejanovski  staff  89474  8 jul 07:47 twcs-twcs-ka-1457-Data.db
=============

• 触发了 Merge, 之前的数据全部被压缩到一个 Tw 中
• 而 不同时间窗口之间则是 独立的 STCS, 不会影响

Ven  8 jul 2016 07:49:12 CEST
-rw-r--r--  1 adejanovski  staff  180903  8 jul 07:48 twcs-twcs-ka-1463-Data.db
-rw-r--r--  1 adejanovski  staff  203792  8 jul 07:49 twcs-twcs-ka-1475-Data.db
-rw-r--r--  1 adejanovski  staff   19670  8 jul 07:49 twcs-twcs-ka-1476-Data.db
=============
Ven  8 jul 2016 07:49:17 CEST
-rw-r--r--  1 adejanovski  staff  180903  8 jul 07:48 twcs-twcs-ka-1463-Data.db
-rw-r--r--  1 adejanovski  staff  203792  8 jul 07:49 twcs-twcs-ka-1475-Data.db
-rw-r--r--  1 adejanovski  staff   19670  8 jul 07:49 twcs-twcs-ka-1476-Data.db
-rw-r--r--  1 adejanovski  staff   19575  8 jul 07:49 twcs-twcs-ka-1477-Data.db
=============
Ven  8 jul 2016 07:49:22 CEST
-rw-r--r--  1 adejanovski  staff  180903  8 jul 07:48 twcs-twcs-ka-1463-Data.db
-rw-r--r--  1 adejanovski  staff  203792  8 jul 07:49 twcs-twcs-ka-1475-Data.db
-rw-r--r--  1 adejanovski  staff   19670  8 jul 07:49 twcs-twcs-ka-1476-Data.db
-rw-r--r--  1 adejanovski  staff   19575  8 jul 07:49 twcs-twcs-ka-1477-Data.db
-rw-r--r--  1 adejanovski  staff   19714  8 jul 07:49 twcs-twcs-ka-1478-Data.db
=============
Ven  8 jul 2016 07:49:27 CEST
-rw-r--r--  1 adejanovski  staff  180903  8 jul 07:48 twcs-twcs-ka-1463-Data.db
-rw-r--r--  1 adejanovski  staff  203792  8 jul 07:49 twcs-twcs-ka-1475-Data.db
-rw-r--r--  1 adejanovski  staff   86608  8 jul 07:49 twcs-twcs-ka-1480-Data.db
=============

下面给一个总结, 适合所有 LCM 形式的数据库.

Workload/Compaction Strategy	Size-tiered	Leveled	Incremental	Time-Window	Comments
Write-only	Y	N	Y	N	[1] and [2]
Overwrite	Y	N	Y	N	[3] and [4]
Read-mostly, with few updates	N	Y	N	N	[5]
Read-mostly, with many updates	Y	N	Y	N	[6]
Time Series	N	N	N	Y	[7] and [8]

可以看到 STCS 是比较通用的.

1. 如果使用 STCS , Write-Only 的应用, 此时, SA 一般是 2倍空间左右 ;
2. 如果是 LSCS, 而是 Write-Only , 非常不建议, WA 会非常严重;
3. 如果是使用 STCS, 然后业务又是 OverWrite 的场景, 那么 SA 会非常恐怖，可能经常是 数据量的 8倍左右
4. OverWrite 场景同样也不适合 LTCS , WA 会膨胀

Refer

• LSM-Tree-Java: 一个手写的 LSM 和 SkipList 等等实现
• RocksDB-Compaction: RocksDb 的 Compaction 文档，其中描述了 LSM 的详细问题
• Scylladb Compaction Strategy
