2-k8s-Basic Concepts

1-理解 Pod

1-1 关键字段

1) 最小的编排单元

不选择容器作为编排单元，更接近一个虚拟的机器的概念.

比如说, Pod 的网络定义机器的网卡, Pod 的 Storage 定义了机器的磁盘. 凡是跟容器的 Namespace 有关的概念，都是在 Pod 级别定义的. Pod 中的容器可以共享这些 Namespace

2) NodeSelector

把 Node 和 Pod 绑定的方式.

apiVersion: v1
kind: Pod
...
spec:
 nodeSelector:
   disktype: ssd

3) NodeName

这个值一旦被赋值了，则代表已经经过了调度. 一个 Deployment 如果 replica > 1 则会生成多个 Pod. 其中的每个 Pod 经过了调度则会分配到某一个 Node 上. 所以上面的字段一般调试的时候有用，我们手动写一个 NodeName , 可以欺骗 k8s 说已经经过了调度.

4) HostAliases : 定义 /etc/hosts

apiVersion: v1
kind: Pod
...
spec:
  hostAliases:
  - ip: "10.1.2.3"
    hostnames:
    - "foo.remote"
    - "bar.remote"
...

5) Namespace 定义

apiVersion: v1
kind: Pod
metadata:
  name: nginx
spec:
  hostNetwork: true
  hostIPC: true
  hostPID: true
  containers:
  - name: nginx
    image: nginx
  - name: shell
    image: busybox
    stdin: true
    tty: true

6) 容器的关键字段

ImagePullPolicy : 关键
lifecycle: 容器的钩子函数

apiVersion: v1
kind: Pod
metadata:
  name: lifecycle-demo
spec:
  containers:
  - name: lifecycle-demo-container
    image: nginx
    lifecycle:
      postStart:
        exec:
          command: ["/bin/sh", "-c", "echo Hello from the postStart handler > /usr/share/message"]
      preStop:
        exec:
          command: ["/usr/sbin/nginx","-s","quit"]

1-2 生命周期

Pending: 这个状态说明 ,Pod 的 Yaml 已经提交给了 K8s, Api 对象已经创建了并且保存在 etcd 中, 但是因为某种原因，有些容器无法创建成功
Running: 所有的容器都创建成功了，并且至少有一个正在运行中
Succeeded: 所有的容器都运行完毕
Failed : 这个状态下，Pod 里至少有一个容器以不正常的状态（非 0 的返回码）退出。这个状态的出现，意味着你得想办法 Debug 这个容器的应用，比如查看 Pod 的 Events 和日志。
Unknown : 这是一个异常状态，意味着 Pod 的状态不能持续地被 kubelet 汇报给 kube-apiserver，这很有可能是主从节点（Master 和 Kubelet）间的通信出现了问题。

2-理解 service

2-1 Service 类型

1) ClusterIP

apiVersion: v1
kind: Service
metadata:
  name: my-internal-service
spec:
  selector:
    app: my-app
  type: ClusterIP
  ports:
  - name: http
    port: 80
    targetPort: 80
    protocol: TCP

给一个稳定的 IP, 适合用来测试.

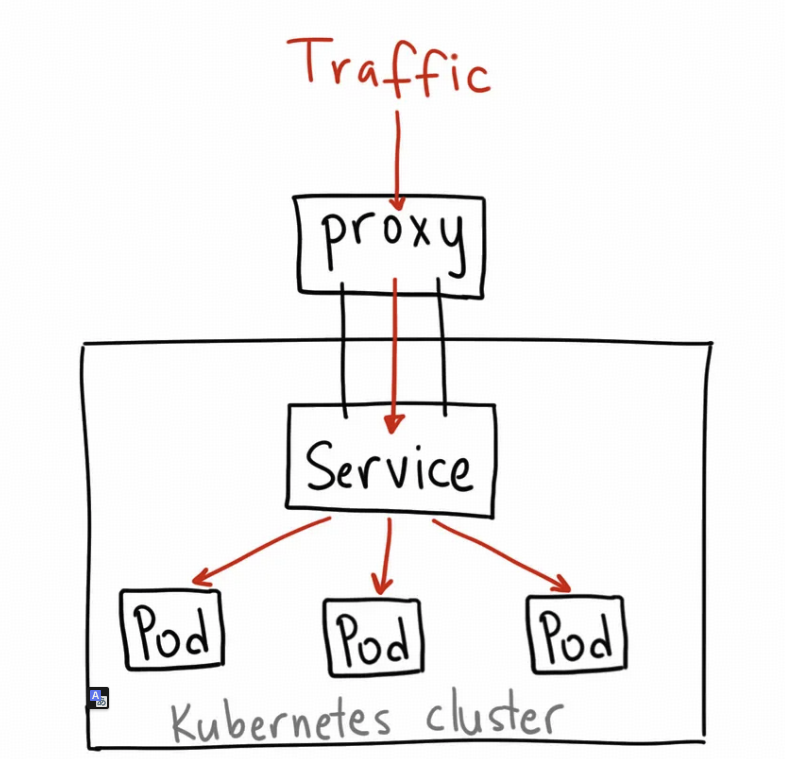

不能通过 k8s 外直接访问, 需要利用类似 kube forward 或者 kube proxy 的方案来解决: http://localhost:8080/api/v1/proxy/namespaces/<NAMESPACE>/services/<SERVICE-NAME>:<PORT-NAME>/

2) NodePort

apiVersion: v1
kind: Service
metadata:
  name: my-nodeport-service
spec:
  selector:
    app: my-app
  type: NodePort
  ports:
  - name: http
    port: 80
    targetPort: 80
    nodePort: 30036
    protocol: TCP

可以看出来多了一个 NodePort , 每个 Node 上都会启动这个 Port, 然后把到这个 Port 的流量转发到对应的 Service
有一些约束:
- You can only have one service per port
- You can only use ports 30000-32767
- If your Node/VM ip address change, you need to deal with that

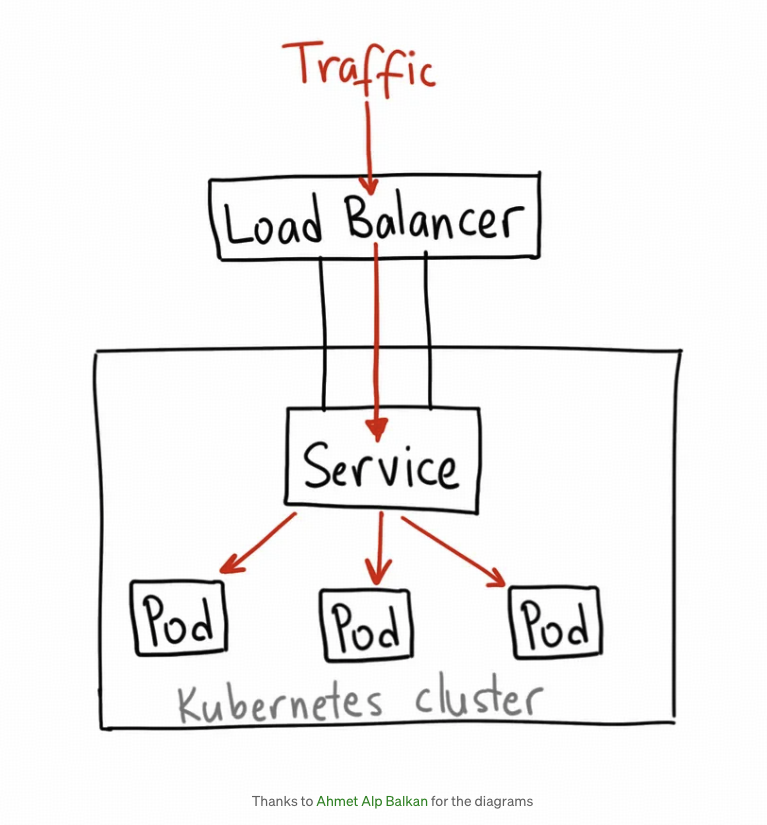

3) LoadBalancer

是最直接暴漏 Service 的方法, 提供一个稳定的 ip 和负载均衡功能.
没有任何的 filtering, routing 能力. 同时也意味着基本支持所有的协议, HTTP, TCP, UDP, Websockets, GRPC …
如果是云上，一般这个 service 的 ip 是由云厂商分配的.
缺点也很明显，service 数目会增加，而且每个 service 是单独分配的 ip，成本昂贵

apiVersion: v1
kind: Service
metadata:
  name: my-internal-knative-gateway
  namespace: istio-system
  labels:
    app.kubernetes.io/component: net-istio
    app.kubernetes.io/name: knative-serving
    app.kubernetes.io/version: 1.12.3
    experimental.istio.io/disable-gateway-port-translation: 'true'
    networking.knative.dev/ingress-provider: istio
  annotations:
    service.beta.kubernetes.io/cce-blb-type: appblb  # 保留这个注解，如果需要特定的负载均衡器类型
    service.beta.kubernetes.io/cce-load-balancer-internal-vpc: "true"  # 这个注解使负载均衡器成为内部的
spec:
  type: LoadBalancer
  ports:
    - name: http2
      port: 8081
      protocol: TCP
      targetPort: 8081
  selector:
    app: cluster-local-gateway
    istio: cluster-local-gateway
  sessionAffinity: None
  externalTrafficPolicy: Cluster

Tips

ServiceIp 比较稳定，但是也是有可能会变化的. 比如删除重建，手动释放，基本不会出现, 如果追求稳定，可以用云厂商提供的 静态ip 能力

3-理解 Controller Pattern

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
spec:
  selector:
    matchLabels:
      app: nginx
  replicas: 2
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.7.9
        ports:
        - containerPort: 80

在 k8s control-plane 中有一个组件叫做, kube-controller-manager, 他是一系列控制器的集合.

$ cd kubernetes/pkg/controller/
$ ls -d */
deployment/             job/                    podautoscaler/
cloud/                  disruption/             namespace/
replicaset/             serviceaccount/         volume/
cronjob/                garbagecollector/       nodelifecycle/          replication/            statefulset/            daemon/
...

伪代码逻辑如下:

for {
  实际状态 := 获取集群中对象X的实际状态（Actual State）
  期望状态 := 获取集群中对象X的期望状态（Desired State）
  if 实际状态 == 期望状态{
    什么都不做
  } else {
    执行编排动作，将实际状态调整为期望状态
  }
}

滚动更新实际上是 ReplicaSet 对象的能力, Deployment 仅仅在 ReplicaSet 的基础上，添加了 UP-TO-DATE 跟版本相关的状态字段.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  labels:
    app: nginx
spec:
...
  strategy:
    type: RollingUpdate
    rollingUpdate:
      maxSurge: 1
      maxUnavailable: 1

4-理解 `Storage`

4-1 `PV` 和 `PVC`

PV: 描述的是一个持久化的数据卷. 一般由运维直接创建
PVC : Pod 希望的持久化存储的属性, 例如 Volume 存储的大小, 可读写权限等等, 一般由开发人员创建或者作为一个模版自动化.

用户创建的 PVC 要真正的被容器使用起来, 必须和某个符合条件的 PV 进行绑定.

PV 和 PVC 的 spec 字段，比如大小要满足要求
storageClassName 必须一致.

当然也可以直接制定 volumeName .

apiVersion: v1
kind: PersistentVolume
metadata:
  name: nfs
spec:
  capacity:
    storage: 14000Gi
  accessModes:
    - ReadWriteMany
  nfs:
    server: 10.1.1.2
    path: "/opt/data"
  mountOptions:
    - hard
    - nfsvers=4.1
    - noatime
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: nfs-claim
  namespace: example-namespace
spec:
  accessModes:
    - ReadWriteMany
  storageClassName: ""
  resources:
    requests:
      storage: 14000Gi
  volumeName: nfs

可以把 PVC 和 PV 理解为面向对象中接口和实现的关系, PVC 定义的是开发想要啥存储.

Tips

同样的, PersistentVolumeController 控制器组件会不断地去做 PV 和 PVC 的绑定工作

4-2 `PV` 和持久化存储

持久化的存储是是这个存储不会和容器的生命周期绑定，容器删除了，存储也在，同时要求是不和宿主机绑定的，只有某个宿主机上容器才能使用。 下面2个都不满足要求

hostpath : 需要访问宿主机文件的场景.
empthDir: 提供了一个临时的空目录给容器使用, 适合 Pod 内部去共享数据, 在 Pod 删除之后会直接消失

一般持久化的卷都依赖于远程的存储服务. 而 k8s 的工作则是把这些存储服务注入到容器中, 一般分为2个阶段:

Attach: 给 Pod 创建 Volume 目录，默认路径是: /var/lib/kubelet/pods/<pod-id>/volumes/kubernetes.io~<volume-type>/ , 由 AttachDetachController 负责

# 通过lsblk命令获取磁盘设备ID
$ sudo lsblk
# 格式化成ext4格式
$ sudo mkfs.ext4 -m 0 -F -E lazy_itable_init=0,lazy_journal_init=0,discard /dev/<磁盘设备ID>
# 挂载到挂载点
$ sudo mkdir -p /var/lib/kubelet/pods/<Pod的ID>/volumes/kubernetes.io~<Volume类型>/<Volume名字>

Mount: 磁盘设备格式化然后挂载到 Volume 在的宿主机, 由 VolumeManagerReconcier 负责. 这个是 kubelet 的一部分.

$ mount -t nfs <NFS服务器地址>:/ /var/lib/kubelet/pods/<Pod的ID>/volumes/kubernetes.io~<Volume类型>/<Volume名字>

Tips

上面把2个步骤解耦, 第一个步骤比较耗时，而且如果是 nfs 可以跳过, 第二个步骤是简单的 mount, 直接放到 kubelet 主循环中, sync loop , VolumeManagerReconcier 是一个独立的 Goroutine , 在 kubelet 的设计中，绝对不允许任何的 block 操作.

4-3 理解 StorageClass

1) Dynamic Provisioning

一个大规模的 Kubernetes 集群里很可能有成千上万个 PVC，这就意味着运维人员必须得事先创建出成千上万个 PV。更麻烦的是，随着新的 PVC 不断被提交，运维人员就不得不继续添加新的、能满足条件的 PV，否则新的 Pod 就会因为 PVC 绑定不到 PV 而失败。在实际操作中，这几乎没办法靠人工做到。

而 Dynamic Provisioning 则是自动创建 PV 的机制可以解决这个问题.

2) StorageClass

是 Dynamic Provisioning 的核心. 他会定义2个部分的内容.

PV 的属性, 例如存储类型, Volume 的大小等等
创建这种 PV 需要的插件. 例如 Ceph .

然后通过 StorageClass 的方式去自动绑定实现动态化，用 Rook 作为例子.

apiVersion: ceph.rook.io/v1beta1
kind: Pool
metadata:
  name: replicapool
  namespace: rook-ceph
spec:
  replicated:
    size: 3
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: block-service
provisioner: ceph.rook.io/block
parameters:
  pool: replicapool
  #The value of "clusterNamespace" MUST be the same as the one in which your rook cluster exist
  clusterNamespace: rook-ceph

开发者只需要用 storageClass 表明他希望使用哪种类型的存储设备即可.

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: claim1
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: block-service
  resources:
    requests:
      storage: 30Gi

然后 k8s 会 自动帮我们创建一个 pv . 这个就是动态的核心.

但是， storageClass 不是专门为动态绑定的设计, 主要用于定义存储的类型和参数.

5-理解网络

5-1 理解 docker 中的网桥

1) 理解 docker 中的网桥

在一个 IDC 内，组网的方式一般是一个交换机连接多个物理机, 交换机会维护 MAC 地址和 ip 地址的关系. 一根网线连接物理机和交换机的一个口.

在 Linux 中能起到 虚拟交换机 作用的是 bridge, 可以根据 MAC 地址学习把数据包如何转发到不同的端口.

Docker 默认会在宿主机上创建一个 docker0 的网桥, 然后通过虚拟设备 Veth Pair 作为虚拟的网线, Veth Pair 核心就是一个虚拟网卡对，这一对虚拟网卡中从一个网卡发出的数据包，会直接出现在另一张网卡. 哪怕 2个网卡在不同的 Namespace 中. 所以他的作用是网线

Docker 中容器内部:

eth0 就是 veth-pair 的一端, 同时也是容器内部默认的路由设备, 通过 route 可以验证 .
另一端则在宿主机上. 一般叫 veth.... , 通过 brctl 可以发现他插在 docker0 网桥上，这个虚拟交换机.

2) docker 容器互通

我们再来梳理一下. 假设有2个容器 nginx-1 和 nginx-2 .

$ route
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
default         172.17.0.1      0.0.0.0         UG    0      0        0 eth0
172.17.0.0      0.0.0.0         255.255.0.0     U     0      0        0 eth0

要 ping 172.17.0.3 也就是 nginx-2 的时候.

这个网段符合路由规则中第二条, 目标地址是 172.17.0.0/24 ，网关是 0.0.0.0 . 这个直接通过 Iface eth0 直连. 通过二层的网络直连目标主机.

要能发到目标主机，需要通过 arp 知道他的 mac 地址, 这就是虚拟网桥的租用了，当一个虚拟网卡对, veth-pair 插到网桥的时候, 会降级为虚拟交换机的端口. 因此发送 arp 请求的时候, 这个请求会直接出现在网卡对的另一端, 于是被网桥接管广播到所有的接口(虚拟网卡) 上，就能返回对应的 mac 地址.

有了 mac 地址，网络就通了.

Tips

上面都是虚拟设备，依赖于 Linux 内核, Netfilter 能力. 可以在宿主机上看见日志

# 在宿主机上执行
$ iptables -t raw -A OUTPUT -p icmp -j TRACE
$ iptables -t raw -A PREROUTING -p icmp -j TRACE

可以在 syslog 中看见数据包日志.

所以是:

host1-容器1 → host1-网桥 → host1-容器2 这样的逻辑

3) docker 连通宿主机

一样的，当容器视图连接另一个宿主机的东西，必须先到另一台宿主机的网卡, 例如 ping 10.168.0.3 , 容器内部发的数据会路由到网桥, 网桥的另一端本身就是通宿主机的 namespace , 通过宿主机本身的路由规则就能找到另外的宿主机.

host1-容器1 → host1-网桥 → host2-宿主机

4) 集群 overlay

本质一样的，就是在已有的宿主机网络上， 通过软件 构建一个覆盖在宿主机网络上，可以把多个容器连在一起的虚拟网络，称为 Overlay 覆盖网络技术

实现的方式就太多了. 比如可以在宿主机搞个特殊的网桥，然后组网为. 或者不需要网桥，只要通过某个方法能去修改宿主机的路由表配置等等.

5-2 理解 flannel

最开始 k8s 网络插件, 他是一个框架，有3种实现.

VXLAN
host-gw
UDP

1) UDP

最早实现，最简单，性能最差，已经被废弃.

宿主机 Node 1 上有一个容器 container-1，它的 IP 地址是 100.96.1.2，对应的 docker0 网桥的地址是：100.96.1.1/24。
宿主机 Node 2 上有一个容器 container-2，它的 IP 地址是 100.96.2.3，对应的 docker0 网桥的地址是：100.96.2.1/24。

container1 要连接 container2 .

源地址是 100.96.1.2 , 目标地址是 100.96.2.3
目标地址不在宿主机的网桥中, 会走默认网关, route 可查. 这个意味着会通过容器的网关交给 docker0 网桥
宿主机的网桥怎么做呢，这个就 取决于宿主机自己的路由规则. 而 Flannel 会自动在宿主机中创建路由规则, 参考如下命令, 会进入到第二条规则，也就是一个 flannel0 的虚拟设备

# 在Node 1上
$ ip route
default via 10.168.0.1 dev eth0
100.96.0.0/16 dev flannel0  proto kernel  scope link  src 100.96.1.0
100.96.1.0/24 dev docker0  proto kernel  scope link  src 100.96.1.1
10.168.0.0/24 dev eth0  proto kernel  scope link  src 10.168.0.2

flannel0 这个设备是一个 Tunnel 设备，这意味着 他工作在 L3, 也就是 IP 这一层. 可以解析并且根据 ip 传递报文. 其本质上是收到了这个报文，需要从内核向用户态进程 Flannel 传递报文.
flanneld 也就是用户态进程收到了报文，就可以直接请求给 Node2 的宿主机. 因为这个时候每个宿主机代表一个子网，他的网段区间和宿主的关系会被持久化到 etcd 中. flanneld 会去查， 所以可以发给对应的宿主机

$ etcdctl get /coreos.com/network/subnets/100.96.2.0-24
{"PublicIP":"10.168.0.3"}

比较神奇的是 flannel0 会把这个 IP 包封装为一个 UDP 然后发送给 Node2 的 8285 端口, 然后到了 Node2, 会从 UDP 中还原出来. 根据里面的 dest 地址转发给 Node2 的 flannel0 设备
…

测试也比较简单, Docker 启动的时候可以已指定子网.

$ FLANNEL_SUBNET=100.96.1.1/24
$ dockerd --bip=$FLANNEL_SUBNET ...

相比于两台宿主机之间的直接通信，基于 Flannel UDP 模式的容器通信多了一个额外的步骤，即 flanneld 的处理过程。而这个过程，由于使用到了 flannel0 这个 TUN 设备，仅在发出 IP 包的过程中，就需要经过三次用户态与内核态之间的数据拷贝，如下所示：

容器进程是用户态，要通过 docker0 进入内核态
IP 包根据 route 规则进入了 TUN flannel0 设备，回到了用户态的 flanneld 进程
flanneld 封装为 UDP 重新进入内核态，通过宿主机的 eth0 发出去

本质上就一句话，借助了用户态的 flanneld 进程就是原罪.

2)-VXLAN 技术

虚拟可扩展局域网技术: VXLAN . 是 Linux 内核本身就支持的一种网络虚拟化技术. VXLAN 可以在内核态实现上述封装和解封的工作.

核心想法: 在现有的三层网路上，覆盖一层虚拟的，由内核 VXLAN 模块维护的二层网络, 他可以让在这个二层网络上的所有 “主机”，不管是虚拟机还是宿主机，都可以像在 LAN 一样通信.

VXLAN 会在宿主机上设置一个特殊的网络设备作为 “隧道” 的2端. 这个设备叫做, VTEP: VXLAN Tunnel End Point
VTEP 的职责和 flanneld 进程一样, 只是这里封装的不是三层的 IP 报文，而是二层的数据帧
其核心在于所有的工作都在内核中完成，不需要额外的数据拷贝

过程和上面类似，报文会通过 docker0 网桥到 flannel.1 设备上处理，也就是隧道的入口.

$ route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
...
10.1.16.0       10.1.16.0       255.255.255.0   UG    0      0        0 flannel.1

宿主机上都有这样一条路由规则, 凡事要去 10.1.16.0/24 的报文，都要通过 flannel.1 设备发出，最后要去的网关的地址是 10.1.16.0. 这个网关地址代表的是物理机上的 VTEP 设备.

同样有了 IP, 要解决的就是交换机的 ARP 能力问题.

在 node2 启动的死后, flanneld 进程就会自动在. Node1 上添加记录.

# 在Node 1上
$ ip neigh show dev flannel.1
10.1.16.0 lladdr 5e:f8:4f:00:e3:37 PERMANENT

比较奇怪哈，mac 地址都应该的 ip 都是一样的. 其实内部还有一个 FDB 转发数据库.

# 在Node 1上，使用“目的VTEP设备”的MAC地址进行查询
$ bridge fdb show flannel.1 | grep 5e:f8:4f:00:e3:37
5e:f8:4f:00:e3:37 dev flannel.1 dst 10.168.0.3 self permanent

同样的，宿主机会包装为一个 UDP 报文.比较特殊, 有一个 VXLAN 头, ip 是 node2 的 ip, mac 是 5e:f8:4f:00:e3:37 就能成功到 node-2 ，Node2 发现有特殊的头 VXLAN-Header 而且 VNI=1, 就会交给设备 flannel.1 , 然后他取出原始的报文交给网桥就到了 container2

🪴 Quartz 4.0

Explorer

2-k8s-Basic Concepts

1-理解 Pod

1-1 关键字段

1-2 生命周期

2-理解 service

2-1 Service 类型

3-理解 Controller Pattern

4-理解 `Storage`

4-1 `PV` 和 `PVC`

4-2 `PV` 和持久化存储

4-3 理解 StorageClass

5-理解网络

5-1 理解 docker 中的网桥

5-2 理解 flannel

Graph View

Table of Contents

Backlinks

🪴 Quartz 4.0

Explorer

2-k8s-Basic Concepts

1-理解 Pod

1-1 关键字段

1-2 生命周期

2-理解 service

2-1 Service 类型

3-理解 Controller Pattern

4-理解 Storage

4-1 PV 和 PVC

4-2 PV 和 持久化存储

4-3 理解 StorageClass

5-理解网络

5-1 理解 docker 中的网桥

5-2 理解 flannel

Graph View

Table of Contents

Backlinks

4-理解 `Storage`

4-1 `PV` 和 `PVC`

4-2 `PV` 和持久化存储
